1.概述
KXJZ0.15/127(A)礦用帶式輸送機保護裝置主機采用先進的單片機技術，實現對井下帶 式輸送機的全面檢視和保護，包括速度、煤位、跑偏、急停、撕裂、溫度、煙霧、抱閘、張 力等多種監控和保護功能。
本裝置主機主要功能特點：
1.1 具有數顯功能 (包括運行狀態、速度)，各種保護信息由發光管清晰指示。
1.2 具有詳細的語音報警聲光提示功能，不僅能報出故障性質而且能報出發生的故障臺號， 方便排除故障。
1.3 具有兩種工作模式（主控、集控），方便實現多條皮帶集控。
1.4 具有模擬速度屏蔽（將 JS1 上端兩腳短接時即可速度屏蔽）、超速抱閘保護功能。
1.5 具有超溫、煙霧灑水功能。
1.6 具有多臺音頻通訊、打點功能，通訊聲音清晰洪亮。
1.7 具有保護試驗、應急啟車功能。（注：試驗按鈕作為應急或保護試驗及檢修皮帶啟動、 停止用，正常狀態下禁用?。?。
1.8 具有簡捷八項基本參數設置功能。（01 臺號、02 速度自保、03 額定速度、04 主副電 機延時、05 張力上限、06 張力下限、07 啟車預警、08 滾筒直徑）。
2電氣性能
2.1 主要技術指標
2.1.1 輸入信號： a）高低電平信號，2 路；
b）無源接點信號，5 路。
2.1.2 輸出信號：無源常開接點，2 路。
2.1.3 DC12V 電源輸出：
a) 數量：1 路；
b) 額定輸出電壓：DC12V；
c) 額定工作電流：0.5A；
d) 最高開路電壓：≤DC12.4V；
e) 過流保護動作值：≤1.1A；
f) 短路電流：≤50mA。
2.1.4 報警聲級強度：≥85dB（A）。
2.2 基本功能
2.2.1 故障顯示功能：在帶式輸送機產生故障時，輸出接點閉合，發光管對故障類型進行 提示。
2.2.2 報警功能：在帶式輸送機產生故障時，能夠進行語音報警。
2.2.3 按鈕功能a.啟動按鈕：實現輸送機起動，按下起車按鈕，主機繼電器吸合，控制輸送機主電機起 動，同時“運轉”數碼管燈亮。 b.停止按鈕：實現輸送機停止，按下停車按鈕，主機相應繼電器斷開，控制輸送機主電 機停止，同時“運轉”數碼管燈滅。
2.3 本安參數 Uo：DC12.4V，Io：1.5A，Co：10μF，Lo：0.1mH。

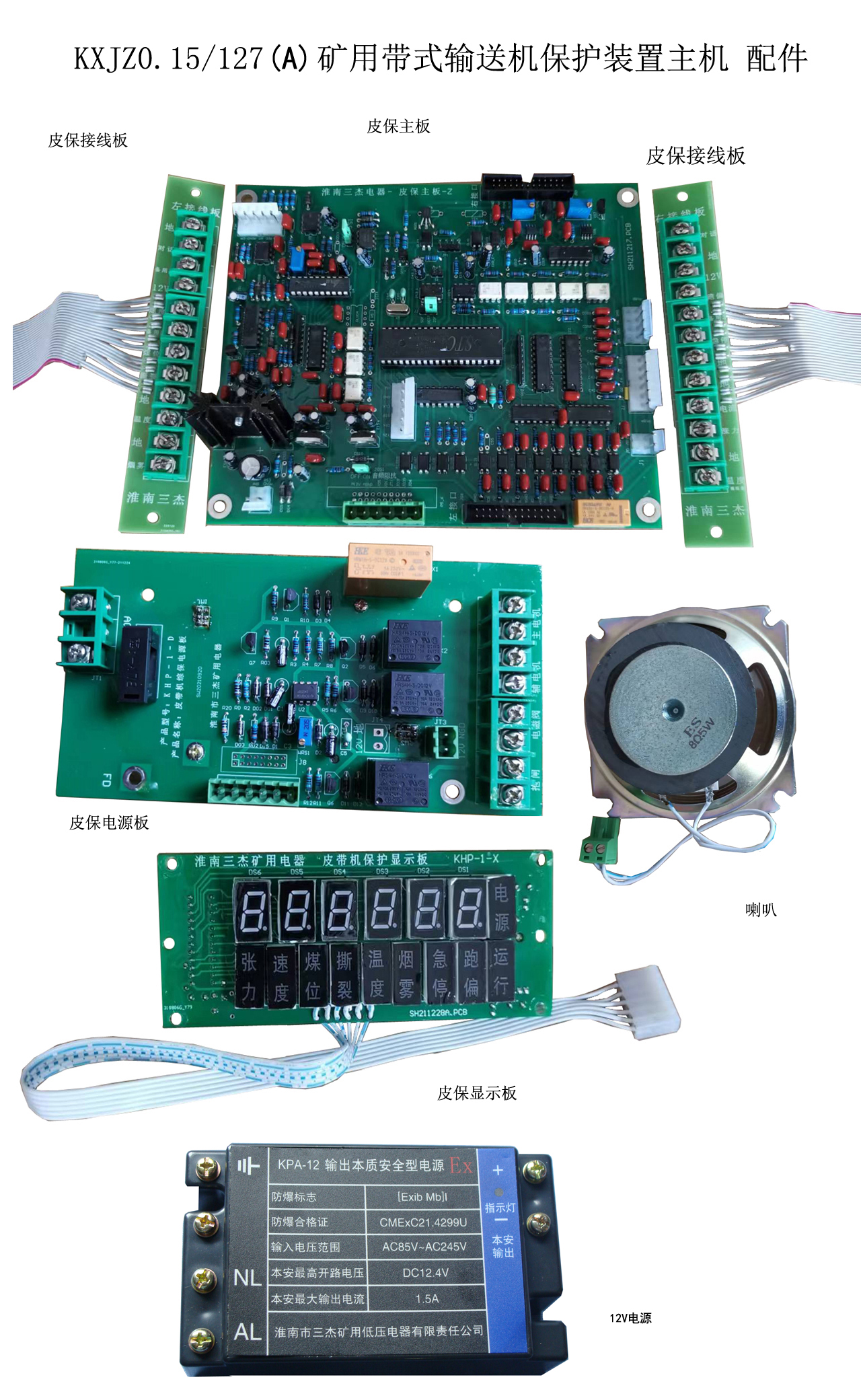

2.4 結構特點 裝置由隔爆腔和本安腔兩部分相連構成。隔爆腔中裝有電源板,箱體兩側共設有六個出 線口。本安腔裝有主板、顯示板、按鈕板。顯示板、按鈕板固定在本安腔蓋板上。殼體兩側 分出共十二只出線口，供通訊接線和傳感器接線使用。
2.5 尺寸： 381mm×475mm×139mm 重量：12Kg 材質：Q235A
